產品描述

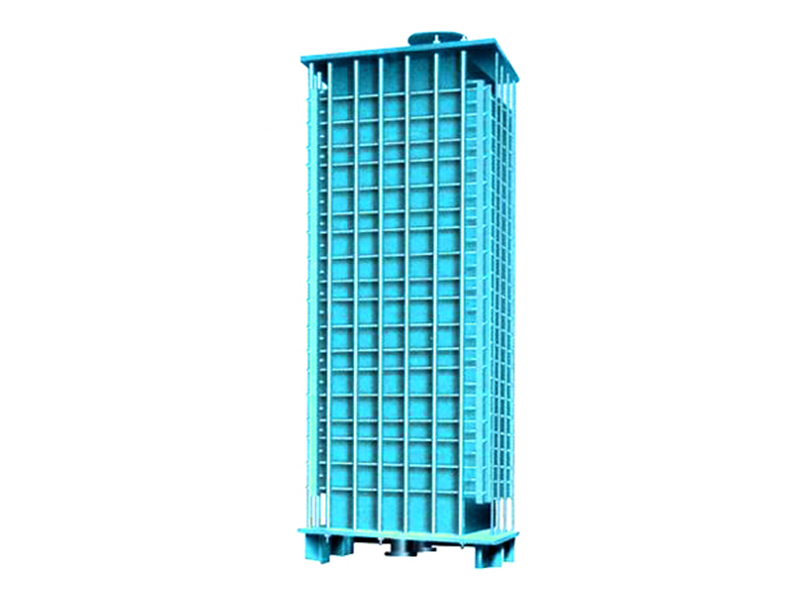

3JK型矩型塊孔換熱器有矩形石墨封頭、石墨換熱塊及其間的密封墊片等迭裝組成。因換熱塊僅承受壓力并為整體結構、無膠結縫，因而結構強度較高，抗沖擊性良好。 水封側板為鑄鐵板，檢修裝拆簡便。也可制成雙向防腐結構。
【技術特性】
設計溫度：-20～150℃
設計壓力：0.3MPa (非標改進型設備已在0.5MPa下使用)
換熱面積：5～400m2
執行標準：參照HG/T3187-1999《矩型塊孔式石墨換熱器》
【用途】
該設備可作加熱器、冷卻器、冷凝器，物料流程為1～4個流程(可以根據用戶需要制作更多流程)。
【設備優點】
1)所有的密封都容易檢查
2)產品規格大
3)傳熱效率高，設備耐腐蝕，使用壽命長
4)價格便宜
3JK型矩型塊孔式石墨換熱器系列規格尺寸表
|
型號
|
規格
|
換熱塊
|
安裝尺寸mm
|
重量kg
|
||||||||||||
|
m2
|
橫孔
|
縱孔
|
塊數
|
H
|
H1
|
H2
|
L1
|
L2
|
d1
|
D1
|
n1-φ1
|
d2
|
D2
|
n2-φ2
|
||
|
3JK38A
|
5
|
12
|
12
|
2
|
1294
|
345
|
285
|
230
|
0
|
80
|
210
|
8-φ18
|
40
|
160
|
4-φ18
|
750
|
|
10
|
4
|
2058
|
1000
|
|||||||||||||
|
5
|
14
|
18
|
2
|
1294
|
345
|
285
|
230
|
0
|
80
|
210
|
8-φ18
|
40
|
160
|
4-φ18
|
700
|
|
|
10
|
4
|
2058
|
950
|
|||||||||||||
|
3JK66B
|
10
|
10
|
10
|
2
|
1395
|
400
|
345
|
400
|
70
|
100
|
240
|
8-φ18
|
50
|
180
|
8-φ18
|
1500
|
|
15
|
3
|
1775
|
1800
|
|||||||||||||
|
20
|
4
|
2160
|
2100
|
|||||||||||||
|
25
|
5
|
2542
|
2400
|
|||||||||||||
|
15
|
12
|
12
|
3
|
1775
|
400
|
345
|
400
|
70
|
100
|
240
|
8-φ18
|
50
|
180
|
8-φ18
|
1800
|
|
|
20
|
4
|
2160
|
2100
|
|||||||||||||
|
25
|
5
|
2542
|
2400
|
|||||||||||||
|
30
|
6
|
2925
|
2700
|
|||||||||||||
|
10
|
14
|
18
|
3
|
1775
|
400
|
345
|
400
|
70
|
100
|
240
|
8-φ18
|
50
|
180
|
8-φ18
|
1800
|
|
|
15
|
4
|
2160
|
2100
|
|||||||||||||
|
20
|
5
|
2542
|
2400
|
|||||||||||||
|
25
|
6
|
2925
|
2700
|
|||||||||||||
|
10
|
16
|
20
|
3
|
1775
|
400
|
345
|
400
|
70
|
100
|
240
|
8-φ18
|
50
|
180
|
8-φ18
|
1800
|
|
|
15
|
4
|
2160
|
2100
|
|||||||||||||
|
20
|
5
|
2542
|
2400
|
|||||||||||||
|
25
|
6
|
2925
|
2700
|
|||||||||||||
|
3JK66C
|
35
|
12
|
12
|
4
|
2160
|
400
|
345
|
370
|
205
|
150
|
295
|
8-φ18
|
50
|
180
|
8-φ18
|
2900
|
|
40
|
5
|
2542
|
3300
|
|||||||||||||
|
50
|
6
|
2925
|
3600
|
|||||||||||||
|
60
|
7
|
3308
|
4000
|
|||||||||||||
|
70
|
8
|
3691
|
4400
|
|||||||||||||
|
80
|
9
|
4074
|
4800
|
|||||||||||||
|
35
|
14
|
18
|
4
|
2160
|
400
|
345
|
370
|
205
|
150
|
295
|
8-φ18
|
50
|
180
|
8-φ18
|
2900
|
|
|
40
|
5
|
2542
|
3300
|
|||||||||||||
|
50
|
6
|
2925
|
3600
|
|||||||||||||
|
60
|
7
|
3308
|
4000
|
|||||||||||||
|
70
|
8
|
3691
|
4400
|
|||||||||||||
|
80
|
9
|
4074
|
4800
|
|||||||||||||
|
30
|
16
|
20
|
4
|
2160
|
400
|
345
|
370
|
205
|
150
|
295
|
8-φ18
|
50
|
180
|
8-φ18
|
2900
|
|
|
40
|
5
|
2542
|
3300
|
|||||||||||||
|
45
|
6
|
2925
|
3600
|
|||||||||||||
|
55
|
7
|
3308
|
4000
|
|||||||||||||
|
65
|
8
|
3691
|
4400
|
|||||||||||||
|
75
|
9
|
4074
|
4800
|
|||||||||||||
(尺寸僅供參考，具體尺寸以實際圖樣為準)
管口表
|
型號
|
公稱直徑mm
|
||||
|
a
|
b
|
c
|
d
|
e
|
|
|
3JK38A
|
40
|
50
|
50
|
80
|
80
|
|
3JK66B
|
50
|
80
|
80
|
100
|
100
|
|
3JK66C
|
50
|
80
|
80
|
150
|
150
|
|
連接面標準
|
非標
|
HG/T20592 PN10
|
非標
|
非標
|
|
|
用途
|
排凈口
|
冷卻水進口
|
冷卻水出口
|
物料進口
|
物料出口
|
